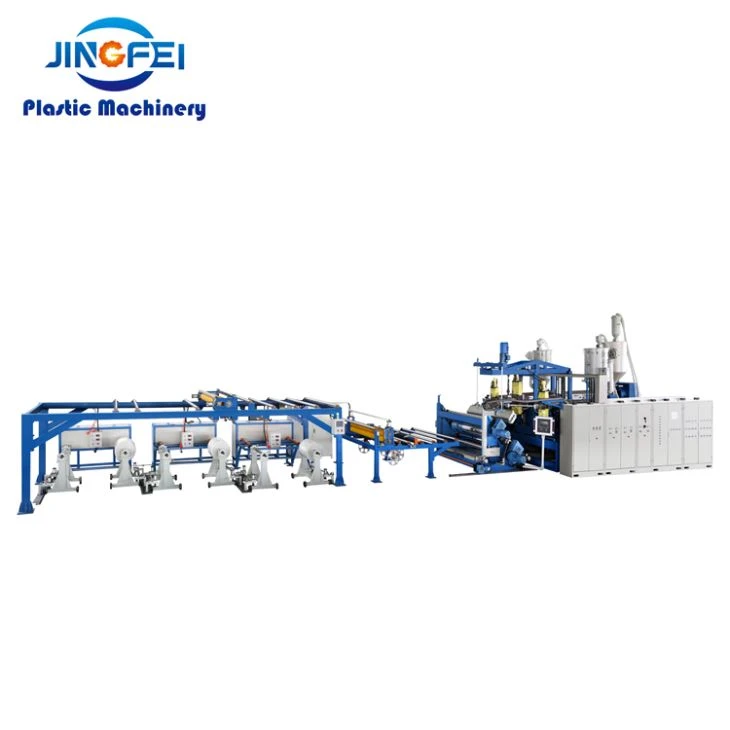

קו מכבש גרגרי פלסטיק בורג כפול
(התמונה היא רק לעיון)
מידע כללי
כושר פלט | 400 ק"ג / שעה, מהירות קו: 1-35 מ '/ דקה |
תיאור המוצר הסופי | עובי: 0.12-1.2 מ"מ רוחב: ≤760 מ"מ, ניתן להתאמה על ידי חותך 3. שמן סיליקון בצד שני זמין |
II. תנאים מסחריים עיקריים
פרויקט | קו גיליון |
תנאי תשלום | 40% מקדמה על ידי T / T לאחר חתימת החוזה; |
זמן משלוח | 120 יום מיום קבלת המקדמה |
תקופת אחריות | המוכר מתחייב מוצר זה מפני פגמים בחומר וביצוע במשך תקופה של שלוש עשרה (12) חודשים מיום סיום התקנת כל המכונה. |
תוקף הצעת המחיר | הצעת המחיר תקפה עד חודש לאחר תאריך הייצור. |
III. תנאי עבודה
ספק כוח ： AC480V ± 10% 50Hz 3P + E
אוויר דחוס ： 0.5 ～ 0.8Mpa （DP≤10 ℃）
מי קירור ： ≤30 ℃ 0.2 ～ 0.4Mpa
כוח התקנה: 225KW, הצריכה האמיתית רק 65% -70%.
צד פעולה: שמאל מהמכבש
רשימת ציוד
1. מכבש בורג עם תאום מסתובב 85/40 | יחידה 1 |
2. מחליף הידראולי | 1 יחידות |
3. ממיסים משאבה | 1 יחידות |
4. T-DIE | יחידה 1 |
5. לוח שלושה רולר | יחידה 1 |
6. בקרת טמפרטורה | יחידה 1 |
7. סוגר קירור | יחידה 1 |
8. יחידת זמירה | יחידה 1 |
9. מכשיר ציפוי שמן סיליקון כפול | יחידה 1 |
10. הוצאת היחידה | יחידה 1 |
11. מחסל אלקטרוסטטי (סט אחד מלמעלה ומתחת) | 1Unit (שתי pice) |
12. המותח מומנט בעל שלוש עמדות | יחידה 1 |
13. מערכת בקרה חשמלית | יחידה 1 |
פרמטרים מפורטים:

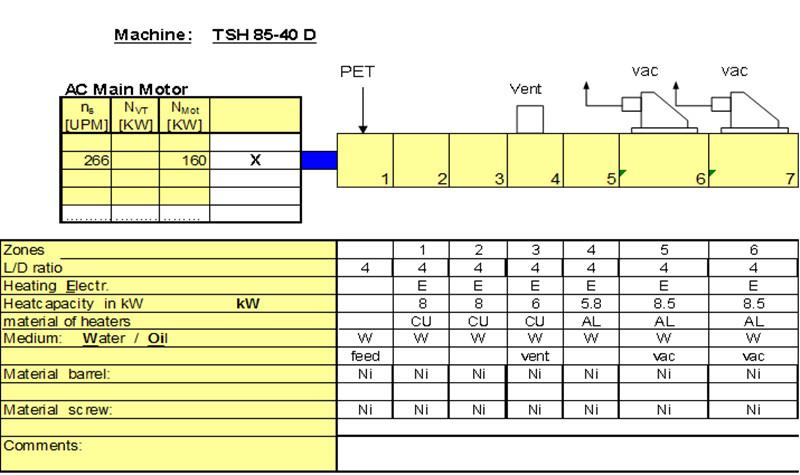

1.85 / 40 מכבש בורג תאום
תכונות עיקריות:
● מפרגנים היטב את פרופיל הברגים עם ברגים המוחמים את עצמם בסיקול צר לשינויי מוצר וצבעים קלים.
● מערכת אבני בניין מודולריות (4D) לגופי ברגים וחביות בורג.
● קליפות מחמם אלומיניום יצוק וברזל גבוהה לחימום אינטנסיבי ואמין
● כל חבית אזור טמפרטורה אחד לעיבוד מיטבי
● אלמנטים מיוחדים לערבוב ולגזירה בעלי אפקטים משתנים לגמישות גבוהה בתהליך
● מהירות בורג משתנה 30 עד 300 סל"ד מאפשרות מגוון רחב של טכנולוגיות תהליכים
● נפח גדול בחינם עקב יחס קוטר הברגה החיצוני / הפנימי Do / Di ~ 1.55 לעיבוד אופטימלי
1.2 חבית בורג
העיקרון המודולרי הגמיש מתממש באמצעות קטעי חבית בורג מהמגוון הרחב של עיצובים שונים האפשריים. חימום מהיר, אינטנסיבי ואחיד של קטע חבית הברגים מובטח על ידי תנורי חימום חשמליים. קטעי החבית מקוררים במים, באמצעות מערכת נשא פנימית, כאשר סורגים מסודרים קרוב לדופן הקנה הפנימית.
קטעי חבית זמינים כ ：
● קשיות מקסימום HV 1050
● קטע חבית סגור
● קטע חבית עם פתח להאכלת חומרים או להקלה
● קטע חבית עם פתח עליון ורוחב לאוורור עליון וחיבור מזין צד
חלק העיבוד מסופק עם לוחות נירוסטה כמגן מפני מגע בשוגג.
1.3 פירי בורג / רכיבי בורג
הבורג המשולב מסתובב יחד ומנגב אחד את השני בשטח מרוחק כך שלא יישארו שאריות בטיסות הבורג ובכך מופחת מאמץ הניקוי.
מערכת מוט הברגים מאופיינת על ידי הבאים:
● קשיות מקסימום HV 950
● פירים מוצקים עוברים
● הברג אלמנטים בגובהים ואורכים שונים
● אבני לישה עם זוויות שונות של סטאגר, מספר דיסקי לישה ורוחב דיסק
● ברגים קצות לתיקון הברגה הצירית.
● חיבור שיני הילוכים בכדי להבטיח זרימת כוח בין פירי הברגים לגופי הברגים.
1.4 סעפת / קירור מים
סעף המשמש לאינטנסיביות של חביות TSH. חבית ההזנה מקוררת באמצעות ערך מתכוונן ידנית.
היחידה מורכבת מ- ：
● כותרת הזנה אחת (נירוסטה)
● אזור בקרה ידני 1
● אזורי בקרה אוטומטיים בהתאם למפרט
● עוקף אחד
1.5 יחידת קירור מים
יחידת קירור המים משמשת לקירור חביות בורג המכבש (קטע עיבוד). היחידה מסופקת מוכנה לחיבור.
קבוצות פונקציות הבאות מותקנות בדיור:
● משאבת מים אחת
● מחליף חום 1
● מיכל מים אל חלד 1
● צינור מים אל חלד 1
● שסתום אחד
● פילטר אחד
נתונים טכניים:
טמפרטורת כניסת החבית | מקסימום 75 ℃ |
טמפרטורת יציאת חבית | מקסימום 100 ℃ |
יכולת קירור | 50 קילוואט |
בינוני במחזור | מים מפורזים |
קיבולת משאבה | 0.55Kw |
נפח מיכל מים | 300 ל ' |
1.6 יחידת כונן ראשית
יחידת הכונן הראשי של המכבש הוא מנוע תלת פאזי. קירור המנוע מבוצע על ידי מאוורר המותקן על המנוע.
תאריך טכני - מנוע
שיטת קירור | IC 416 עם מפוח חיצוני המותקן בציר |
כוח | 160 קילוואט |
מותג | SIEMENS BEIDE |
דוגמנית | 1TL0001-3AB53-3AA5-132KW-B3-K09 |
שליטה | ממציא ABB |
מהירות | 1480 סל"ד |
טווח כיוון מהירות במומנט קבוע | 1: 5 |
מגן הגנה | IP 54 |
1.7 הפחתת תיבת הילוכים והפצה (תוצרת טייוואן)
תיבת ההילוכים מפחיתה את מהירות המנוע למהירות פירי הבורג ומחלקת אותה לשני פירים יציאה. הוא הבחין בעצמו בתכונות ריצה שקטות במיוחד, אפילו במהירויות גבוהות.
תיבת ההילוכים מורכבת מ- ：
● צימודי שיני הילוכים מעורבבים בין פירי הפלט ופירי הברגים
● מכלול מיסבי דחף משולב, מיסבי מפתח משתמשים במוצרי NSK.
● משטח הילוכים מוקשה ל- HRC58-62, טחינת דיוק לדרגה 6.
● דיור מיוצר ב- CNC
● מערכת שימון שמן בכפייה למסבים ורשת הילוכים, מקסימום. 70 ℃
● החלק התחתון של המעטפת המעוצב כביוב שמן
נתונים טכניים:
מומנט / פיר פלט מותר | 2870 ננומטר |
מפלס מומנט | 8.8 |
יחס מהירות | 3.75 |
מילוי שמן על ידי הלקוח | 80 ליטר |
הספק המנוע של משאבת שמן 50/60 הרץ | 1.5 קוו |

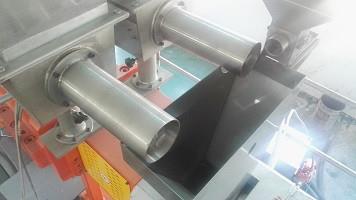

1.8 מזין נפח בורג יחיד
המזין הנפח הבורגי היחיד מאפשר הזנה באבקה בצורת גלולה. ניתן להסדיר את יכולת האכלה על ידי שינוי מהירות הבורג.
היחידה מורכבת מ- ：
● מנוע הילוכים 1
● 2 חבית האכלה
● 2 בורג הזנה
נתונים טכניים
קוטר הברגה החיצונית | 90 מ"מ |
משתנה מהירות בורג | 9-88 l / min |
משקל | כ. 260 ק"ג |
כונן כוח | 3 Kw |

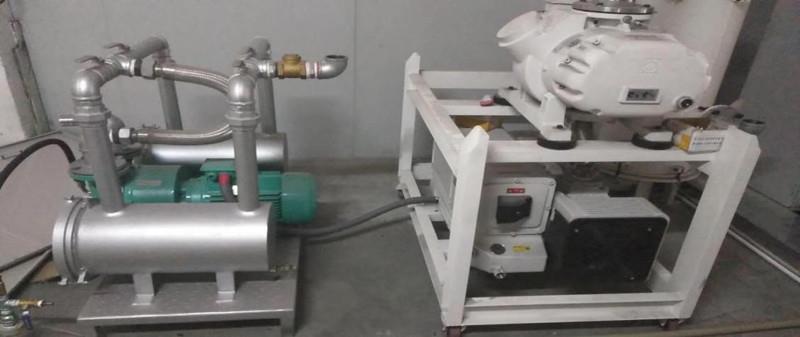

1.9 מערכת ואקום
היחידה מורכבת מ- ：
● משאבה טבעת מים אחת
הספק: 7.5KW
מיוצר בסין
● משאבת ואקום אחת
דגם: SOGEVAC-300B
הספק: 5.5Kw
● מיכל ואקום אחד עם מכשיר קירור
נתונים טכניים
משאבת כוח | 1 * 7.5KW ， 1 * 5.5KW, 1 * 4KW |
מקסימום ואקום | ≤25 פא |
סחף נפח | 600L / s |
סינון להמיס
מערכת הסינון היא הידראולית, והבנייה היא בוכנות כפולות, סוג העמודה.
חלקי החלפת המסך מאמצים ברית בדרגה גבוהה עם הוכחה גבוהה ללבוש, הוכחת לחץ ודיוק גבוה. ברגע שהמערכת ההידראולית מופעלת, ניתן לבצע החלפת מסך מקיר לבור במהירות תוך 2.0 שניות בלבד.
2.1 מחליף רשת (עמודה כפולה)
כונן - מערכת הידראולית
2.2 H Ydraulic S tation
היחידה מורכבת מ-
● משאבת שמן אחת: 3 קילוואט, 1440 ר / דק, תוצרת סין.
● שסתום בקרה: YUKEN, יפן
● דגם מצבר 1: NXQ — L10 / 200-H
פרמטרים עיקריים של מערכת זו
● לחץ עבודה של המערכת (p): P≤21Mpa
● קצב זרימה: 10L / min
● התדלוק טעון את תיבת השמן: 100 ל '
● עבודה בינונית: מס.46 עמידות בשמן הידראולי בפני שחיקה
3. ממיסים משאבה
מעטפת המשאבה מאמצת פלדת סגסוגת באיכות גבוהה וההילוך משתמש בפלדת כרום מרווה או מתכת גבוהה אחרת המבטיחה יעילות גבוהה והגנת דליפה.
נתונים טכניים:
סוג | 150 סמ"ק |
מהירות | 5-70 r / min |
נהיגה | תיבת הילוכים מנוע AC 7.5kw |
מערכת בקרה | ממציא דנפוס |
ישנן שלוש עמדות למדידת לחץ ההמסה, זה לפני המסנן, לפני המשאבה, אחרי המשאבה, חיישן הלחץ לפני המשאבה הוא GEFRAN, מיוצר באיטליה.
4. T- למות
למות את הבנייה | תעלת קולב, שפת המתה העליונה מתכווננת במיקרו, המות מושלמת לגיליון שכבה בודדת או רב שכבתית. |
למות רוחב | 950 מ"מ |
רוחב המוצר | 760 מ"מ （נטו） |
עובי המוצר | 0.12 ~ 1.2 מ"מ |
חומר | פלדה גרמנית H38 |

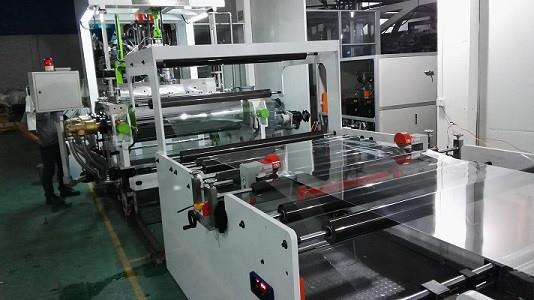

5. לוח תלת רולר
אנו משתמשים בכונני סרוו בעלי דיוק גבוה בכל לוח השנה הגיליון, ומהירות הגלילים נשלטת באופן עצמאי. הלחמניות בעלות קונסטרוקציה כפולה כפולה, עם מבלולי ספירלה מרובים כדי להבטיח מהירות נוזל קירור גבוהה לטמפרטורות גלילה אחידות.
מבנה עיקרי מאפיינים:
● 3 גלילים
● תצורת רולר: אופקית
● פתיחה / סגירה של רולר: הידראולי
● כיוונון פער רולר: מכני - ידני
● אמצעי בטיחות: לחצן עצירת חירום, עם פונקציית נעילה עצמית
5.1 נתונים טכניים של רולר ：
קוטר הגלילה | 1 × 50350 מ"מ × 1000 מ"מ |
חומר גלילה | 42GrMo |
טיפול במשטח רולר | המשטח החיצוני מרווה עמוק וכרום קשה, הקשיות יכולה להגיע למראה מלוטש HRC58-65 ，. |
בניית רולר | מתקרר דרך חריצי ספירלה |
משותף רוטרי | מותג: טייוואן מותג |
מסבי גלילה | מותג: NSK, יפן |
5.2 נתונים טכניים של הכונן ：
כוח מוטורי | 3 * 2.9Kw |
מותג מוטורי | יסקאווה, יפן |
דגם מוטורי | SGMGV-29ADC-61 |
מהירות | 1500 סל"ד |
מותג תיבות הילוכים | פאלק, מותג ארה"ב |
5.3 נתונים טכניים למדידת פער רולר ：
סוג | פער מותאם על ידי גלגל תולעת ותולעת ידנית |
5.4 נתונים טכניים של תחנת הידראולי
היחידה מורכבת מ-
● משאבת שמן אחת: 4.4 קילוואט, 1440 ר / דק, תוצרת סין.
● שסתום בקרה: YUKEN, יפן
● דגם הידרו צילינדר 4: CJT140-FB100B50N-AE-11
● דגם מצבר 1: NXQ — L10 / 200-H
פרמטרים עיקריים של מערכת זו
● לחץ עבודה של המערכת (p): P1 = 12Mpa, P2 = 6Mpa (1Mpa = 10 kg / c㎡)
● קצב זרימה: 10L / min
● התדלוק טעון את תיבת השמן: 100 ל '
● עבודה בינונית: מס.46 עמידות בשמן הידראולי בפני שחיקה

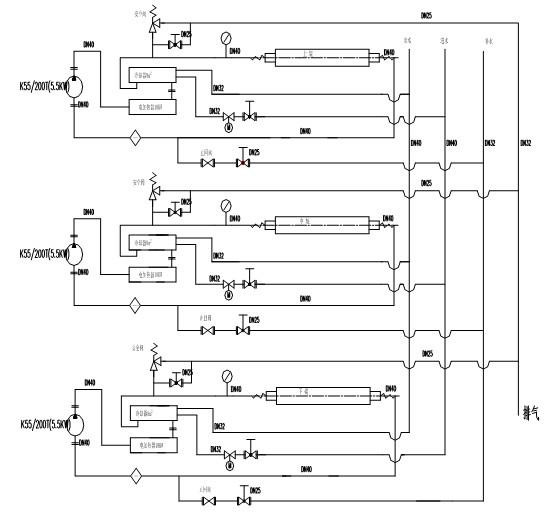

מערכת בקרת טמפרטורה
בינוני קירור | מים |
טווח טמפרטורות | -100 ℃ |
כוח חימום | 3 * 12 קילוואט |
משאבת כוח | 3 × 3KW |
מחליף חימום | |
להיות עם פונקציית אזעקה של לחץ יתר, מעל טמפרטורה ומחסור במים. | |
7. סוגר קירור
אורך כולל | 5 מטר |
מפרט רולר | ∮80 * 1000 מ"מ |
מדידת משטח רולר אלומיניום | מחומצן, מלוטש |
קשיות רולר | HV700 |
חספוס רולר | ראא 0,04 |
כל גליל הקירור מעובד על ידי איזון דינמי, רמת G2.5
8. יחידת זמירה בצד
שיטות | זמירה על ידי להבי דיסק |
המרחק בין הסכינים | שיטת כוונון מתכווננת היא מנגנון בורג |

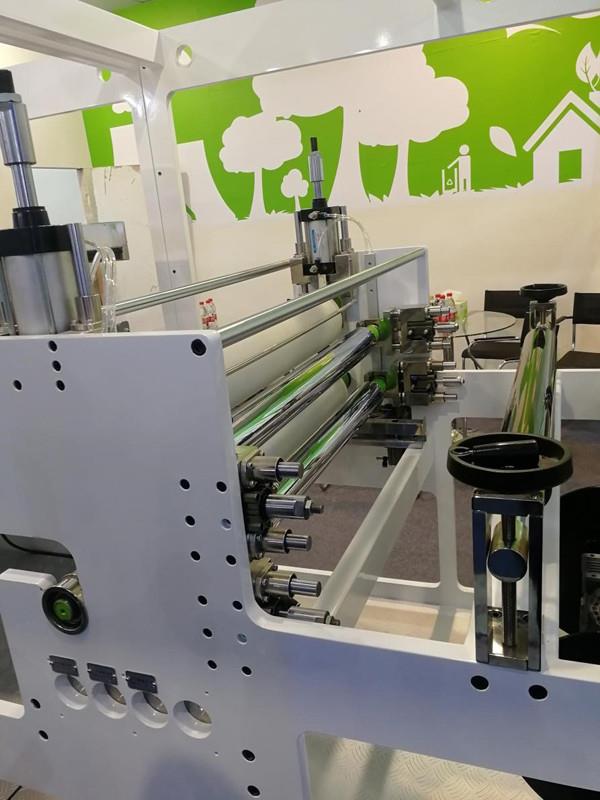

9. מכשיר ציפוי שמן סיליקון כפול פנים
קוטר הגלילה | 150 מ"מ |
רוחב הגלילה | 1000 מ"מ |
שיטת ייבוש | חימום תנורים, מבוקר טמפרטורה |
שיטת ציפוי | ציפוי משטח כפול ， להתאים לפי הגליל |
10. הוצאת היחידה
מפרט רולר | ∮200 * 1000 מ"מ |
חומר גלילה | גומי ניטריל |
מנוע ותיבת הילוכים | תיבת הילוכים פלק, מנוע סרוו של YASKAWA |
שליטה | ניתן לשלוט באופן סינכרוני עם שלושת הגלילים או בנפרד. |
11. מחסל אלקטרוסטטי
מפרט רולר | 1000 מ"מ |
עקרון | נטרול אלקטרוסטטי |
שיווי משקל יון | 0 ± 10 וולט |
12. נתונים טכניים ：
רוחב נייר הכסף | ≤1000 מ"מ |
קוטר סליל | ≤600 מ"מ |
מקסימום משקל | 200 ק"ג (רוחב הסדין: 760 מ"מ) |
שליטה | אורך בקרה אוטומטית, מנוע מונע. |
מפרטים | ליבה פנימית בגודל 3 אינץ ' |
13. מערכת בקרה חשמלית
PLC | SIEMENS S7-200 |
לוח בקרה | SIEMENS מסך מגע |
מתג אוויר | LG או CHINT |
איש קשר מוצק | עמרון |
מפסק | IDEC |
ממציא מוטורי עיקרי | ABB |
מנוע רולר ובקר | מנוע סרוו, YASKAWA תוצרת יפן |
חלקי חילוף IV | |
1. מעגל O TYPE | 3 יחידות |
2. שסתום סולנואיד | 2 יחידות |
3. כפפות אסבסט | 2 יח ' |
4. מפתח ברגים אלן | 1 set |
5. מפתח ברגים משושה | 1 set |
6. (φ30 * 250） מוט נחושת (*30 * 250) | 1 יח |
7. טבעת הברגה | 2 יחידות |
7. עובש כלים מיוחדים | 1 set |
8. צמד תרמי 3 מטר | 5 יחידות |
9. צמד תרמי 5 מ ' | 5 יחידות |
10. איש קשר | 3 יחידות |
11. ממסר | 3 יחידות |
12. מפסק מתח נמוך | 3 יחידות |
13. קטן פתוח | 3 יחידות |
14. רולר אלומיניום ללא עוצמה | 2 יחידות |
15. שסתום בקרה פנאומטיים | 1 יח |
16. סליל חימום צינור | 1 יח |
17. טבעת חימום אוגן | 1 יח |
18. סליל חימום זרימה | 1 יח |
19. תחושת נחושת | 1 יח |
